一、机床用途 本机床在继承传统龙门机床基础框架刚性强、结构对称、稳定性强等优点的基础上,引进先进的动态刚性设计理念,优化设计了移动部件。机床扭矩大,快速响应特性佳,适用于汽车、模具、航空航天、军工、五金等各种机械加工领域的需求。二、机床总体布局机床总体布局为定梁定柱龙门框架结构,底座固定,工作台在底座上作X向移动;立柱与横梁整体结构固定在底座上,滑座在横梁上作Y向移动;滑枕在滑
更新时间:2020-12-29 访问量:1325
品牌 | 国盛/GUOSHENG | 产地 | 国产 |
---|---|---|---|
数控系统 | 发那科/FANUC | 刀库类型 | 可选配,圆盘式刀库 |
类型 | 定梁式 | 工作台数量 | 单工作台 |
换刀方式 | 机械手换刀 | 界面语言 | 中文,英文,日语,德语,韩语,其他语言 |
轴数 | 三轴 | 联动轴数 | 三轴联动 |
加工材质 | 硬金属,软金属,合金,钢结构,塑料,板材,橡胶,其他 | 加工用途 | 铣,钻,攻,镗,铰,锪 |
工作台尺寸 | 2200*1300mm | 工作台最大承重 | 6000kg |
最大行程 | X轴:2000mm,Y轴:1500mm,Z轴:900mm | 工作台T型槽 | 7*22*175 |
龙门宽度 | 1550mm | 主轴转速 | 6000r/min |

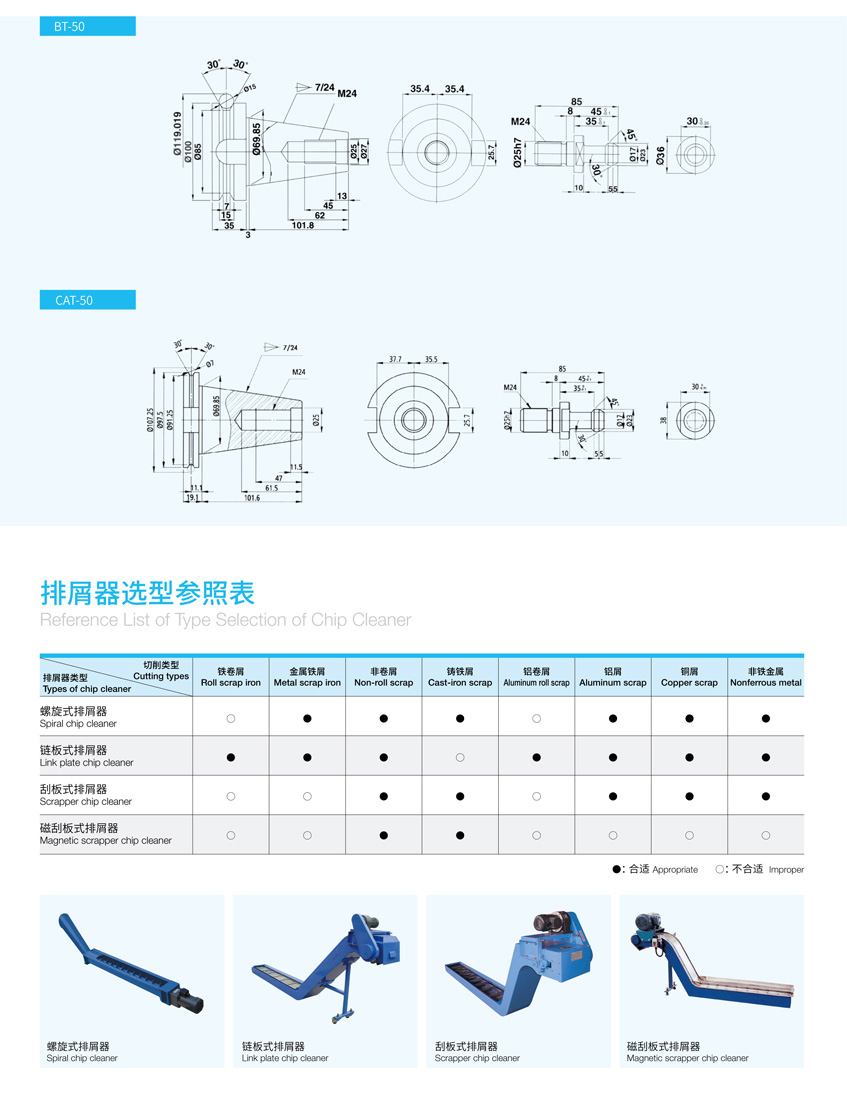

主轴锥孔 | BT50 | 定位精度 | X轴:0.021mm,Y轴:0.021mm,Z轴:0.021mm |
重复定位精度 | X轴:0.02mm,Y轴:0.02mm,Z轴:0.02mm | 主轴电机功率 | 15/18.5kw |
外形尺寸(长×宽×高) | 6110*3320*4480mm | 重量 | 18000kg |
1.1、机床主要大件:底座、工作台、立柱与横梁整体结构、滑座、滑枕均采用优质树脂砂造型、高强度优质铸铁,具有完善的热处理工艺过程来消除残余应力,并布置足够的加强筋板,保证整机具有足够的强度、刚性和高稳定性。
1.2、XY轴采用重载滚柱导轨,刚性强、动态精度佳。
1.3、三轴传动采用台湾品牌大直径研磨双螺母滚珠丝杆,结构紧凑、运动平稳、精度高。
丝杆支撑采用精密丝杆支撑轴承,两端预拉伸,消除热伸长造成的精度损失。
1.4、横梁采用阶梯式结构,横梁截面大,导轨跨距大,主轴中心到导轨面距离短,翻转力
矩小,结构刚性好。
1.5、高刚性的台湾品牌龙门主轴,采用润滑脂润滑,可使主轴轴承得到恒定和可靠的
润滑,既经济环保又实现了长期免保养。
2.1、主轴采用高精度角接触球轴承,使主轴获得高刚性的同时,获得极高的主轴回转精度。
2.2、XY轴滚柱导轨,精度高、承载大。摩擦力低,减少机床低速爬行现象,定位精度好,
同时获得高的动态响应特性。
2.3、Z轴采用双氮气平衡缸结构,结构简单,维护方便。
主轴转速可达6000rpm,三轴快速移动可达12/12/10m/min。
与同等规格机床相比较,本机床1.3/1.5/1.8/2.2/2.7/2.9/3.2/3.4m的门宽保证了加工范围更广。
