苏州中谷数控精密中走丝线切割C型

供应数量:543

发布日期:2021/3/5

有效日期:2021/9/5

原 产 地:

已获点击:543

在线咨询 点击收藏

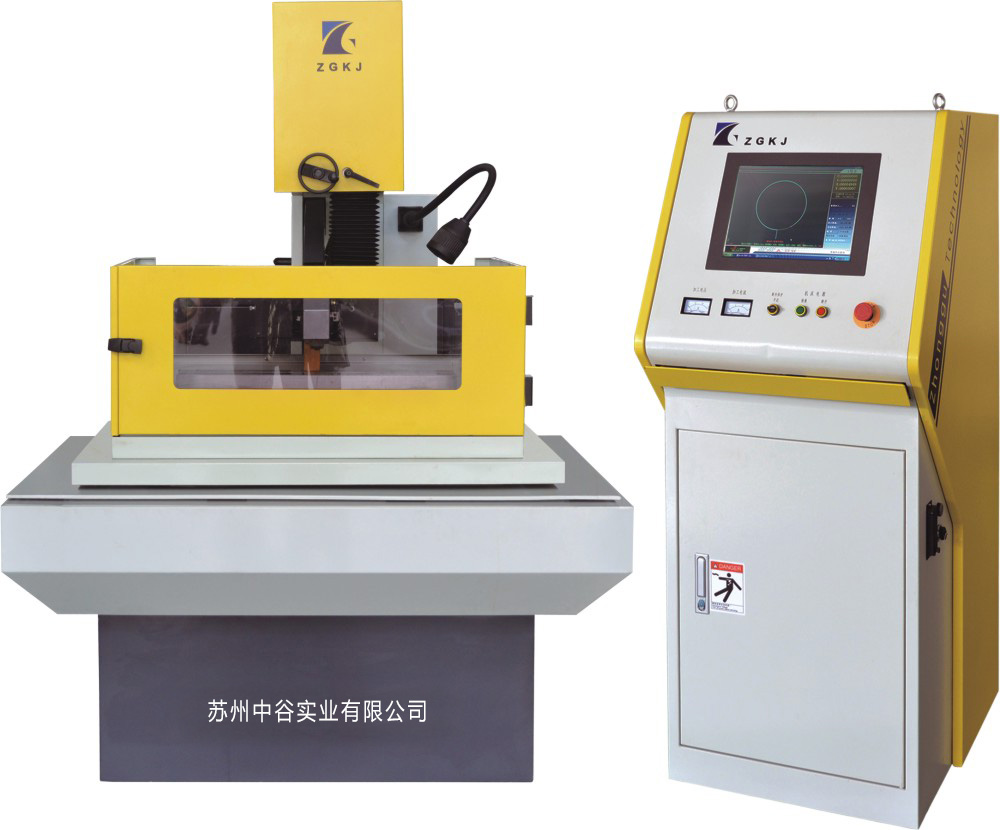

数控精密中走丝线切割·C型结构

中走丝线切割,中走丝电火花线切割机(Medium-speed Wire cut Electrical Discharge Machining简写MS-WEDM),属往复高速走丝电火花线切割机床范畴,是在高速往复走丝电火花线切割机上实现多次切割功能,被俗称为“中走丝线切割”。

精密中走丝线切割特点

良好的热平衡及高刚性结构设计 床身采用高强度铸铁 确保机床精度
先进的自动紧丝机构保证在加工过程中电极丝稳定运行
变频控制运丝系统 可使用在任意转速切割
XY轴采用精密滚珠丝杆 精密V型钢轨或直线导轨
全数字高频脉冲电源 超细切割

ZGW系列中走丝线切割主要性能


性能先进的全新数控系统 多次切割
先进的专家系统
全面支持通用G代码
优秀的NC编程功能,切割程序从CAD、CAXA等直接转换
交流伺服电机直接驱动
线架采用C型结构 钢性好
全数字高频脉冲电源超细切割
机械坐标归零及螺距和反向补偿
自动生成各割次的加工条件和割次间的补偿量
自动生成运丝速度和丝速在线调整
自动判断和生成凹凸形状的切割方向和补偿方向
自动生成图形多次切割连接段方案和加工程序
电极丝垂直位置记忆
4轴联动的三维加工
断电记忆,现场恢复和程序倒走功能
数十个坐标系任意切换
镜像/中心对称/坐标轴切换功能







机床型号ZGW32CZGW40C
工作台尺寸883×575mm890×760mm
工作台行程320×400mm400×500mm
zui大加工厚度260mm260mm
zui大工件重量300kg400kg
机床重量1600kg1700kg
外形尺寸1600×1330×18001680×1470×1800
zui大加工锥度±3°
zui大切割速度≥180mm2/min
*表面粗糙度Ra≤0.8um
电极丝直径0.10-0.25mm
工作台移动脉冲当量0.001mm
加工精度0.008mm

机床型号ZGW32DZGW40D
工作台尺寸883×575mm890×760mm
工作台行程320×400mm400×500mm
zui大加工厚度260mm260mm
zui大工件重量300kg400kg
机床重量1600kg1700kg
外形尺寸1600×1330×18001680×1470×1800
zui大加工锥度±3°
zui大切割速度≥180mm2/min
*表面粗糙度Ra≤0.8um
电极丝直径0.10-0.25mm
工作台移动脉冲当量0.001mm
加工精度0.008mm
